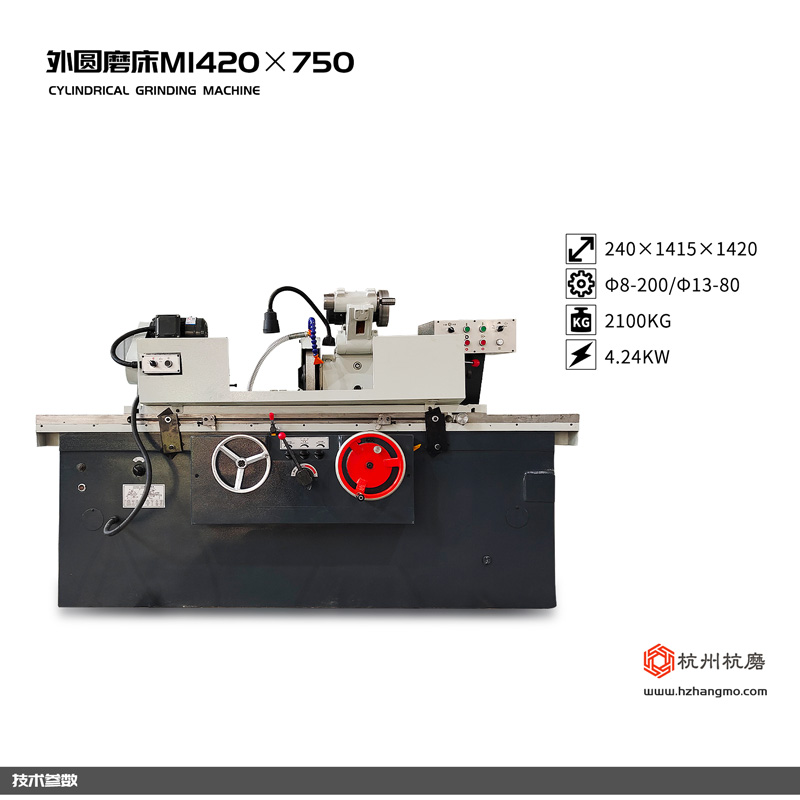

| 型號 | 單位 | M1420 | ||||||
| 外圓磨削范圍 | mm | Φ8-200 | ||||||
| 內圓磨削范圍 | mm | Φ13-80 | ||||||
| 內圓磨削長度 | mm | 125 | ||||||
| 磨削長度 | mm | 750 | ||||||
| 中心高 | mm | 125 | ||||||
| 頂尖距 | mm | 750 | ||||||
| 工件回轉直徑 | mm | 200 | ||||||
| 頂尖間重量 | kg | 50 | ||||||
| 卡盤夾工件重量 | kg | 15 | ||||||
| 回轉角度 | 順時針 | ° | 9 | 8 | 7 | 9 | 8 | 7 |
| 逆時針 | ° | 9 | 8 | 3 | 9 | 8 | 3 | |
| 液壓速度（無極） | m/min | 0.1~3 | ||||||
| 手輪一轉工作臺移動量 | mm | ≈10 | ||||||
| 主軸轉速 | r/min | 9245.12250.14848.19600 | ||||||
| 頭架主軸轉速 | 63、125、250、500/30～300 | |||||||
| 主軸錐孔 | 莫氏4號 | |||||||
| 回轉角 （逆時針 ） | ° | 90 | ||||||
| 頂尖套筒錐孔 | morse | NO 4 | ||||||
| 頂尖套筒行程 | 手動 | ≧23 | ||||||
| 液動 | ≧15 | |||||||
| 油泵電機 | kw | 1.1 1500r/min | ||||||
| 冷卻泵電機 | kw | 0.125 3000r/min | ||||||
| 外磨砂輪電機 | kw | 3/4 1500r/min | ||||||
| 頭架電機 | kw | 0.75 1000r/min | ||||||
| 砂輪尺寸（外徑*寬*孔徑） | 300*35*127 | |||||||
| 回轉角度 | 順時針 | ° | 10 | |||||
| 逆時針 | ° | 5 | ||||||
| 砂輪主軸轉速 | r/min | 1316 | ||||||
| 快速行程 | mm | ≧30 | ||||||
| 橫向手動行程 | mm | ≈70 | ||||||
| 手輪一輪工作臺移動量 | mm | 1 | ||||||
| 進刀量 | mm | 0.002(半徑方向） | ||||||
| 砂輪架在滑鞍上的移動 | mm | 150 | ||||||
| 機床外形尺寸（長*寬*高） | 240*1415*1420 | |||||||
| 機床重量 | kg | 2100 | ||||||
